介紹低速環鏈電動葫蘆高度檢測及群吊同步系統
編輯：凌鷹起重機械
瀏覽：1307
添加時間：2022-10-28 09:27:18
?
低速環鏈電動葫蘆又稱低速環鏈電動提升機，主要應用在附著式升降作業安全防護平臺、船體、儲罐等大型結構件的起吊作業中，一般為幾個乃至數十個群吊使用。傳統的低速環鏈電動葫蘆沒有高度檢測裝置，在其群吊過程中，由外部重量傳感器和控制箱通過控制各個低速環鏈電動葫蘆的重量差來避免位移差過大，或者通過外部鏈輪鏈條機構實現起升速度測定。
目前，環鏈電動葫蘆基本上不進行高度檢測。通用的是僅有極限限位，采用的是機械按壓的限位開關，即在鏈條的首末端安裝一個彈簧或其他彈性材料，在環鏈電動葫蘆本體上安裝兩個行程開關或微動開關（一個控制上限位，一個控制下限位）。當鏈條運行過程中，鏈條首端或末端的彈簧撞到限位開關，即觸發限位功能。

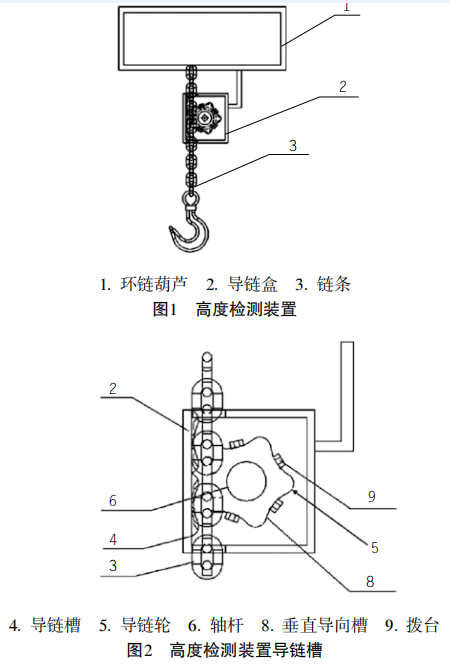

外掛高度檢測裝置：也有一些研究，如圖1和圖2所示，環鏈葫蘆的殼體下方布置一個導鏈盒，導鏈盒內布置導鏈輪，與鏈條嚙合，導鏈輪的轉動帶動凸輪限位器工作，從而實現高度測定。這種測速方式使得葫蘆的有效起升高度降低，并且導鏈盒需要有葫蘆殼體剛性連接，不然影響鏈條和導鏈輪的嚙合，造成檢測精度下降。導鏈盒的存在又使得葫蘆垂直方向體積變大，增加了包裝、運輸的難度。
重量同步控制系統：也有一些同步是通過重量差來實現的，例如CECS 373：2014《附著式升降腳手架升降及同步控制系統應用技術規程》規定，每個低速環鏈電動葫蘆配備一個載荷傳感器和單控箱，一個總控箱控制若干個單控箱，如圖3所示。當兩個傳感器載荷差超過±15%時發出報警，當兩個傳感器載荷差超過±30%時停機。
通過重量來實現同步，在實際使用中可以避免一個葫蘆快一個葫蘆慢，從而避免起升過快或過慢的葫蘆受力過大造成事故。但是從理論上來講，同步指的是位移同步，和受力沒有關系，所以用受力差來實現同步不能代替位移同步，仍需要高度檢測裝置。
?
?
