編輯：凌鷹起重機械   瀏覽：2489   添加時間：2019-05-15 09:44:07

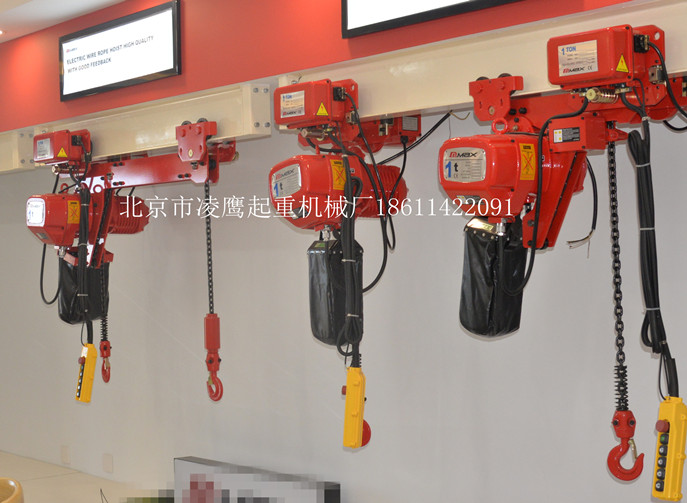

環鏈電動葫蘆是一種輕小型起重設備，主要用于工廠庫房、商業倉庫、超市、商場、倉儲部門等場所，現有技術中的環鏈電動葫蘆主要由減速器，電機以及鏈條組成，但是由于對減速器，電機以及鏈條的布局不合理，導致環鏈電動葫蘆的體積較大，同時環鏈電動葫蘆的零部件數量很多，由于其零部件多為非標零件，生產這些零件還需要定制很多的模具，這就不利于零部件的生產管理，也不利于環鏈電動葫蘆生產過程中風險的控制，而且現有技術中沒有針對繞于鏈輪上的鏈條進行很好的保護，往往在上升過程中容易脫鏈，導致環鏈電動葫蘆的安全性低。

環鏈電動葫蘆鏈條裝置，包括共用箱體和分設于共用箱體兩側的電機總成和減速器總成，所述減速器總成的輸出軸兩端分別套裝有支撐軸承，所述支撐軸承固定于所述共用箱體內部的支撐軸承座上；其特征在于還包括鏈條總成，所述鏈條總成包括鏈輪、鏈條和防止鏈條脫落的導鏈裝置，所述鏈輪設于所述減速器總成的輸出軸上，且該鏈輪位于兩支撐軸承之間；所述導鏈裝置包括導鏈環以及兩導鏈板，所述兩導鏈板分別與所述導鏈環的鏈條進、出口連接，所述導鏈環設于所述鏈輪外側，所述鏈條位于所述鏈輪和所述導鏈環之間并繞于所述鏈輪上。

環鏈電動葫蘆鏈條裝置采用對減速器總成，電機總成以及鏈條總成的合理布局，使本實鏈條裝置的結構更加緊湊，同時通過設于所述減速器總成的輸出軸兩端的支撐軸承支撐起重載荷，并將輸出齒輪懸臂式布置于所述減速器總成的輸出軸一端，有效的改善了輸出軸的受力情況，保證了本鏈條裝置的安全性。
