鋼絲繩電動葫蘆棘輪棘爪安全制動器動態制動性能測試
編輯：凌鷹起重機械
瀏覽：1303
添加時間：2023-04-07 10:01:00
?

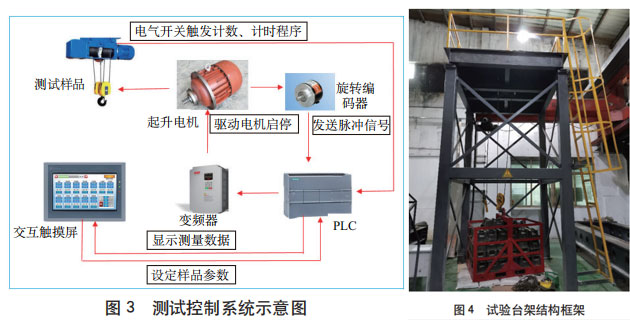

對電動葫蘆棘輪棘爪型制動器動態觸發的靈敏性、制動性能的可靠性評價指標可以通過測試如下參數表征：1）觸發速度；2）觸發時間與制停時間；3）觸發距離與制停距離。基于試驗臺架設計的電動葫蘆測試控制系統如圖3所示。以下簡要描述測量方法：
1）觸發速度檢測。本文所述觸發速度，是指卷筒超出額定起升速度下降，引起棘輪棘爪觸發嚙合時鋼絲繩繞出卷筒的線速度。空載狀態下對電動葫蘆的起升電機在基頻50Hz以上進行加速，當棘輪棘爪觸發嚙合時，棘爪裝置上的電氣開關被觸發，連續測量3次，取其平均值。觸發速度可在人機交互顯示屏中顯示、記錄。負載狀態下通過墜落試驗亦可以獲取觸發速度。測量開始前須在交互屏中輸入減速比、卷筒有效直徑等初始參數。
2）觸發、制停時間檢測。測量錐形制動電機從零速或穩定起升速度持續加速至棘輪棘爪觸發時的時間即為觸發時間。連續測量 3 次，取其平均值。在 PLC程序中設置定時器，以電機開始旋轉開始計時，棘輪制動器的電氣開關動作時終止計時。觸發時間可在顯示屏中顯示、記錄。空載變頻測試方法不適用于制停時間的測量，該參數測量須在負載試驗下進行。在PLC 程序中從棘輪制動器的電氣開關被觸發開始計時，至電動機轉速為 0 時終止計時，期間經歷時間即為制停時間。制停時間同樣可在顯示屏中顯示、記錄，觸發、制停的總時間，可以反映出棘輪棘爪型制動器動態響應的靈敏性。
3）觸發、制停距離檢測。采用旋轉編碼器可實現觸發距離與制停距離的測量。動態負載試驗下，觸發、制停距離過大，或者無法實現制動功能，表明棘輪棘爪型安全制動器可靠性無法滿足要求。測試裝置主要由鋼結構試驗臺架、測試控制系統、輔助吊運裝置、梯子平臺等構成，見圖4。該測試裝置功能包括：1）對5t及以下單軌小車式及雙梁小車式鋼絲繩電動葫蘆進行靜態和動態試驗（不含小車行走功能）；2）測量、顯示并記錄空載變頻調速下電動葫蘆棘輪制動器的觸發速度；3）測量、顯示并記錄負載墜落試驗下電動葫蘆棘輪制動器的觸發速度、觸發制停時間、觸發后的制動下滑量。
?
?
