淺談鋼絲繩電動葫蘆中間軸斷裂的原因
編輯：凌鷹起重機械
瀏覽：3508
添加時間：2019-03-02 09:46:44
鋼絲繩電動葫蘆的代表型號為CD1型電動葫蘆、MD1型電動葫蘆及微型電動葫蘆。是一種輕小型起重設備，量大面廣，具有結構緊湊、質量輕、體積小、零部件通用性強、操作簡便的優點。
隨著工業化的高速發展，對鋼絲繩電動葫蘆的性能要求也越來越高，尤其是超高起升高度的電動葫蘆，由于結構上的限制，該產品的使用性能存在重大安全隱患。一般來說，產品使用不當或制造中的質量問題具有局部性和偶然性，通常可以通過一定方法進行措施補救、修復或避免。如果結構本身就存在缺陷的話，常會在使用一定時間后才發現，因而會造成相當大的損失，并難以采取補救措施。

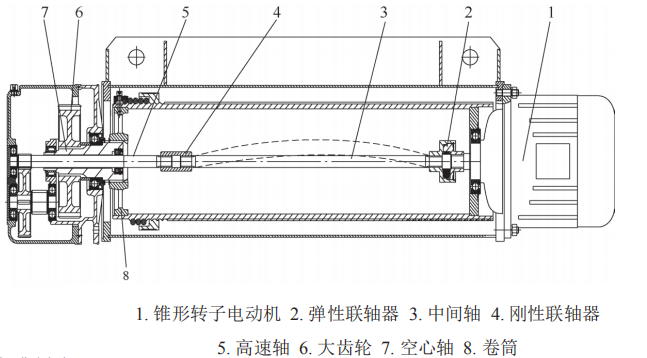

鋼絲繩電動葫蘆，起升高度在24米以上的起升機構動作原理及中間軸彎曲塑性變形見下圖：
?
?
起升機構動作原理：錐型制動電動機軸通過爪型彈性聯軸器與中間軸連接，再和剛性聯軸器與高速軸相連。當電動機通電旋轉驅動減速器高速軸轉動時，并將力矩通過齒輪傳遞減速器最后一級大齒輪，大齒輪再通過空心軸相連，空心軸又通過花鍵與卷筒相連，通過減速傳動的力矩使卷筒旋轉，使鋼絲繩纏繞或脫開卷筒而使吊鉤組和吊載物起升或下降，來完成起升機構的功能。
當錐型轉子電動機以1 400 r/min 轉動時，中間軸既要承受電動機輸出相應的扭矩，又要承受橫向彎曲振動。而剛性聯軸器兩端與中間軸、高速軸為花鍵配合，沒有軸承支承。為考慮加工工藝、成型拉刀刀具采購及裝配、維修方便等方面的因素，在設計制造中為間隙配合，更不利于該軸高速旋轉。尤其是CD1型10 t 鋼絲繩電動葫蘆（4/2繩）起升高度H≥24 m 的電動葫蘆時，在使用中，由于中間軸設計過長，軸徑選擇沒有改進，自身質量偏重，結果在離心力作用下發生嚴重彎曲塑性變形，從而導致電動葫蘆噪聲增大，降低了減速箱內齒輪及軸承的壽命，彈性聯軸器損壞，影響錐型電動機制動器效果（出現電動機制動打反的現象），嚴重時甚至會出現中間軸脫落、斷裂等故障，造成載荷物體墜落的安全事故。
